Nel dinamico ambito della produzione automobilistica, gli stampi automobilistici svolgono un ruolo fondamentale, fungendo da spina dorsale per la produzione di un'ampia gamma di componenti con precisione ed efficienza. In qualità di affermato fornitore di stampi per autoveicoli, ho assistito in prima persona all'intricata danza dei processi e alle numerose azioni collaterali che sono parte integrante della funzionalità e del successo di questi stampi. Le azioni laterali negli stampi automobilistici sono meccanismi supplementari progettati per creare geometrie complesse, sottosquadri e caratteristiche che non possono essere ottenute attraverso un semplice movimento verticale delle metà dello stampo. Queste azioni sono essenziali per produrre pezzi con finiture di alta qualità e dimensioni precise, soddisfacendo i severi requisiti dell'industria automobilistica.
Tipi di azioni secondarie
Azioni delle diapositive
Le azioni di scorrimento sono forse il tipo più comune di azione laterale negli stampi automobilistici. Una slitta è una parte mobile all'interno dello stampo che si muove orizzontalmente o ad angolo per creare sottosquadri o forme complesse sulla parte stampata. Ad esempio, quando si produce il pannello della portiera di un'auto, spesso sono presenti rientranze o sottosquadri per maniglie e serrature. È possibile utilizzare un'azione di scorrimento per creare queste funzionalità. La slitta è tipicamente azionata da una camma o da un cilindro idraulico. Quando lo stampo si apre, la slitta si ritrae consentendo l'espulsione del pezzo.

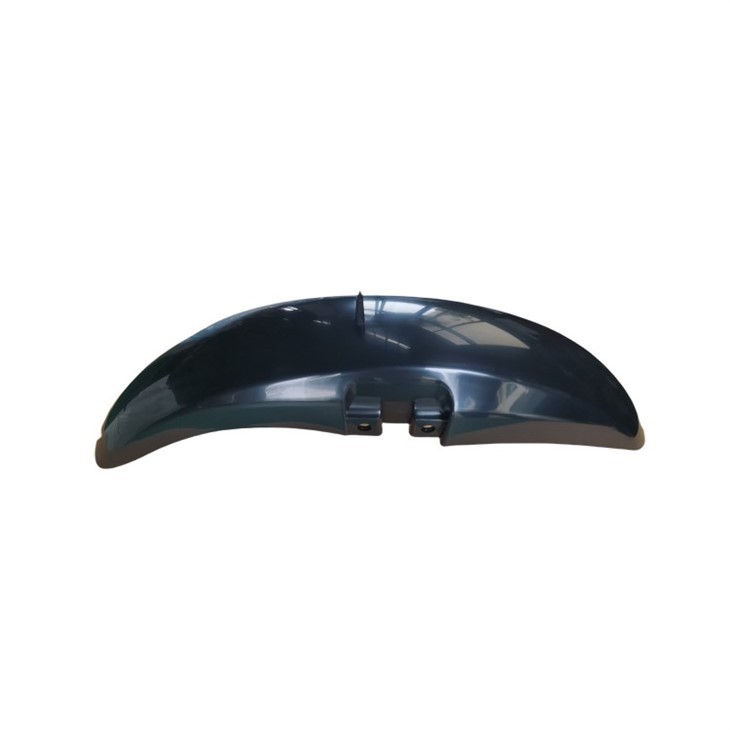

Nella produzione diStampo per parafango moto, anche le azioni delle diapositive sono cruciali. Il parafango può avere una forma complessa con sottosquadri per adattarsi perfettamente al telaio della motocicletta. Un'azione di scorrimento ben progettata garantisce che il parafango possa essere modellato con la precisione richiesta e che possa essere facilmente rimosso dallo stampo una volta completato il processo.
Sollevatori
I sollevatori sono un altro tipo importante di azione laterale. Vengono utilizzati per sollevare o spostare una sezione della cavità dello stampo in direzione verticale o quasi verticale per creare caratteristiche quali nervature, sporgenze o piccoli sottosquadri. I sollevatori vengono spesso utilizzati in combinazione con le slitte per ottenere geometrie più complesse. Ad esempio, nella produzione di coperture per motori, possono essere presenti piccole nervature sulla superficie interna. È possibile utilizzare sollevatori per formare queste nervature senza causare danni alla parte durante l'espulsione.
Il funzionamento dei sollevatori è solitamente controllato dal movimento delle metà dello stampo. Quando lo stampo si apre, i sollevatori vengono azionati da un sistema meccanico o idraulico, consentendo loro di spostarsi in modo che il pezzo possa essere espulso. Questo tipo di azione laterale richiede una progettazione e un'ingegneria precise per garantire che i sollevatori si muovano agevolmente e non interferiscano con il processo di stampaggio complessivo.
Tiri del nucleo
I tiranti vengono utilizzati per rimuovere un'anima dalla parte stampata. Le anime vengono utilizzate per creare caratteristiche interne come fori, cavità o passaggi nella parte. Nello stampaggio automobilistico, i sistemi di estrazione delle anime sono comunemente utilizzati nella produzione di componenti come collettori di aspirazione o serbatoi di carburante. Queste parti hanno spesso geometrie interne complesse che richiedono l'uso di nuclei.
Il meccanismo di estrazione del nucleo può essere manuale o automatizzato. Nei sistemi automatizzati, vengono utilizzati attuatori idraulici o elettrici per estrarre il nucleo dalla parte. Il tempismo e la velocità dell'estrazione del nucleo sono fondamentali per garantire che la parte non venga danneggiata durante il processo. Se il nucleo viene estratto troppo presto, la parte potrebbe non essersi completamente solidificata, provocandone la deformazione. Se viene tirato troppo tardi, la parte potrebbe attaccarsi al nucleo, rendendo difficile l'espulsione.
Considerazioni sulla progettazione per le azioni secondarie
Vincoli di spazio
Una delle sfide principali nella progettazione delle azioni laterali è la gestione dei vincoli di spazio all'interno dello stampo. Gli stampi automobilistici sono spesso grandi e complessi e potrebbe non esserci molto spazio per ospitare meccanismi aggiuntivi. I progettisti devono pianificare attentamente la disposizione delle azioni laterali per garantire che si adattino allo spazio disponibile senza interferire con gli altri componenti dello stampo.
Ad esempio, quando si progetta uno stampo per un pannello di carrozzeria di un'auto di grandi dimensioni, potrebbero essere necessarie più azioni laterali per creare tutte le caratteristiche necessarie. Il progettista deve garantire che le guide di scorrimento, i sollevatori e i tiranti del nucleo non si sovrappongano o interferiscano tra loro. Ciò può comportare l'utilizzo di design compatti ed efficienti per le azioni laterali o la ricerca di modi creativi per integrarle nella struttura dello stampo.
Selezione dei materiali
Fondamentale è anche la scelta dei materiali per le azioni laterali. I componenti delle azioni laterali, come slitte, sollevatori e nuclei, devono essere realizzati con materiali in grado di resistere alle alte pressioni e temperature coinvolte nel processo di stampaggio. Devono inoltre avere una buona resistenza all'usura per garantire una lunga durata.
I materiali comuni utilizzati per le azioni laterali includono gli acciai per utensili, che offrono elevata resistenza e durezza. Alcune azioni laterali possono utilizzare anche metalli non ferrosi o plastiche, a seconda dei requisiti specifici dell'applicazione. Ad esempio, in alcuni casi, è possibile utilizzare uno scivolo di plastica se le forze coinvolte sono relativamente basse e lo scivolo deve essere leggero.
Sistemi di attuazione
I sistemi di attuazione per le azioni laterali devono essere progettati attentamente per garantire un funzionamento affidabile e preciso. Sono disponibili diversi tipi di sistemi di attuazione, inclusi meccanici, idraulici ed elettrici.
I sistemi di attuazione meccanica vengono spesso utilizzati per semplici azioni laterali. Sono relativamente economici e di facile manutenzione. Tuttavia, potrebbero non essere adatti per applicazioni che richiedono forze elevate o controllo preciso. I sistemi di attuazione idraulici offrono capacità di forza elevate e possono essere facilmente controllati. Sono comunemente utilizzati nelle operazioni di stampaggio automobilistico su larga scala. I sistemi di attuazione elettrica stanno diventando sempre più popolari grazie alla loro elevata precisione, efficienza energetica e facilità di integrazione con i sistemi di automazione.
Impatto delle azioni collaterali sul processo di stampaggio
Tempo di ciclo
Le azioni laterali possono avere un impatto significativo sul tempo ciclo del processo di stampaggio. I movimenti e le operazioni aggiuntivi richiesti per le azioni laterali possono aumentare il tempo necessario per completare ciascun ciclo di stampaggio. Ad esempio, se uno stampo è dotato di più guide di scorrimento e di estrazione del nucleo, il tempo necessario per azionare questi meccanismi e riportarli nelle posizioni originali può aumentare il tempo del ciclo complessivo.
Tuttavia, con una corretta progettazione e ottimizzazione, l’impatto sul tempo di ciclo può essere ridotto al minimo. Ad esempio, l’utilizzo di sistemi di attuazione ad alta velocità e algoritmi di controllo efficienti può ridurre il tempo necessario per le azioni collaterali. Inoltre, anche la sincronizzazione del movimento delle azioni laterali con le principali operazioni di stampaggio può contribuire a migliorare l’efficienza complessiva del processo.
Qualità della parte
Le azioni laterali sono essenziali per garantire parti di alta qualità. Consentono la creazione di geometrie e caratteristiche complesse richieste nei componenti automobilistici. Tuttavia, se le azioni collaterali non sono progettate o gestite correttamente, possono anche portare a problemi di qualità.
Ad esempio, se una slitta non si muove in modo fluido o se l'estrazione del nucleo non è sincronizzata correttamente, ciò può causare difetti nella parte come bave, deformazioni o imperfezioni superficiali. Per garantire parti di alta qualità, è importante condurre test approfonditi e convalida delle azioni laterali durante il processo di progettazione e sviluppo dello stampo.
Conclusione
In qualità di fornitore di stampi per il settore automobilistico, comprendere e padroneggiare le azioni collaterali è fondamentale per fornire stampi di alta qualità ai nostri clienti. Le azioni laterali come slitte, sollevatori e tiranti sono essenziali per creare le geometrie e le caratteristiche complesse richieste nei componenti automobilistici. Tuttavia, la progettazione e l’implementazione di queste azioni collaterali richiede un’attenta considerazione di fattori quali vincoli di spazio, selezione dei materiali e sistemi di attuazione.
Se operi nel settore automobilistico e stai cercando stampi automobilistici di alta qualità con azioni laterali ben progettate, siamo qui per aiutarti. Il nostro team di ingegneri e progettisti esperti può lavorare a stretto contatto con voi per comprendere le vostre esigenze specifiche e sviluppare stampi su misura che soddisfino le vostre esigenze. Contattaci per avviare una discussione sul tuo progetto di stampaggio automobilistico ed esplorare come la nostra esperienza può apportare vantaggi al tuo processo di produzione.
